QI-E-004电缆和光缆线路完整性燃烧试验机

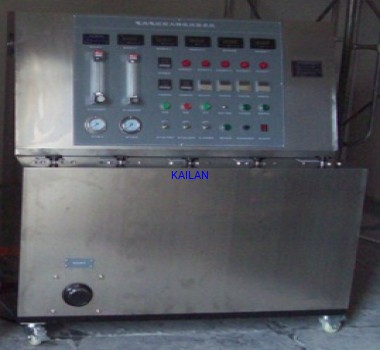

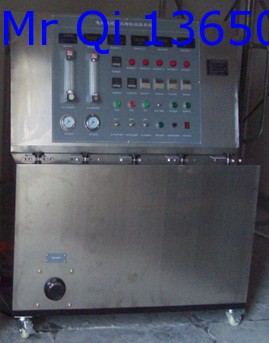

电缆和光缆线路完整性燃烧试验机总共分为三大部分：燃烧箱、燃烧架、控制箱，均为单独可移动式，每一个装置底部装有脚轮，方便移动清洁卫生。

一、适用范围：

用温度不低于750℃的火焰（控制热量输出）单独供火试验时要求保持线路完整性的电缆和光缆所使用的装置

二、符合标准

此试验机按GB/T19216.21-2003/IEC60331-21：1999《在火焰条件下电缆和光缆的线路完整性试验第21部分：试验步骤和要求----额定电压0.6/1.0kv及以下电缆》、GB/T19216.23-2003/IEC60331-23：1999《在火焰条件下电缆和光缆的线路完整性试验第21部分：试验步骤和要求----数据电缆》、GB/T19216.25-2003/IEC60331-25：1999《在火焰条件下电缆和光缆的线路完整性试验第21部分：试验步骤和要求----光缆》试验标准。

三、主要参数：

1、燃烧室之设计

用合适材料固定在角铁支架上而构成整个立方体燃烧室。燃烧室：内尺寸：3M x 3M x 3M共27立方米。可为砖墙结构、也可为钢板结构，由客户选择

2、试样支架：试样由二个或三个内径大约为150mm的金属环支托

3、燃烧装置：

（1）喷灯：为带有文丘里混合器的喷嘴标称长度为500mm宽度为15mm的带型丙烷气体喷灯。燃烧孔3 排交错排列，孔径：1.32MM，孔中心距：3.2MM

 用于矫正火焰用的二支Ф1.5mm 热电偶及相应的便携式测温仪

（2）流量计：空气流量计：80L/min, 丙烷流量计：5L/min压缩空气、丙烷气体在0.1Mpa 时，空气流量的调节20-200L/min,丙烷气体流量调节2-20L/min。

（3）喷灯控制系统组成：调压阀、压电点火器、熄火装置、控温热电偶、气源（贵公司自备）、调节阀、点火装置、燃气管路、流量计、文丘里混合器、喷灯、球阀、空气管路、压缩空气瓶（贵公司自备）

（4）计时器：0~99.99s/m/h任意设定

（5）点火装置：为自动点火

（6）温度控制器：由两路温度监控部分组成，温度范围：0~1000℃任意设定。

4、线路负载：

（1）试验变压器：3000VA三只

（2）试验电压：AC1000V

（3）试验电流：3A
